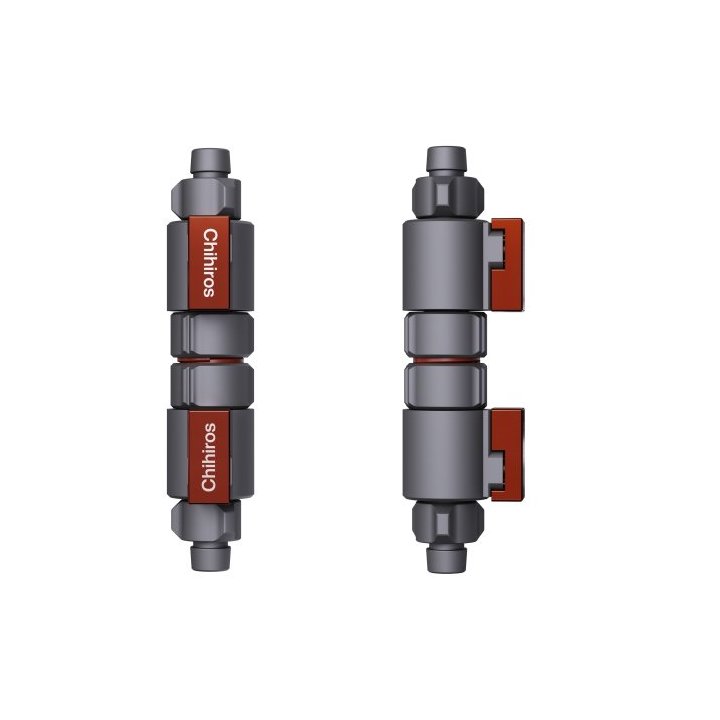

Chihiros Double Tap, 13 mm (12/16 mm), sulkuhana

Chihiros Double Tap 17/13 mm yhdistää letkukoon pienentimen, kaksipuolisen sulkuhanan ja avattavan pikaliittimen samaan kompaktiin kokonaisuuteen. Liittimen toinen puoli sopii 16/22 mm:n letkulle ja toinen 12/16 mm:n letkulle.

Sulkuhana soveltuu tilanteisiin, joissa ulkosuodattimen tai muun kiertovesijärjestelmän letkukoko vaihtuu suuremmasta pienempään. Liitin mahdollistaa esimerkiksi 16/22 mm:n ulkosuodatinletkun yhdistämisen 12/16 mm:n lasisiin imu- ja poistoputkiin, läpivirtauslämmittimeen, CO₂-diffuusoriin tai muuhun yhteensopivaan laitteeseen.

Kaksi erillistä venttiiliä sulkevat liitoksen molemmat puolet ennen pikaliittimen avaamista. Näin letkuihin jäävä vesi pysyy paremmin järjestelmässä ja huollettava laite voidaan irrottaa ilman koko letkuston tyhjentämistä.

Muunnos 16/22 mm:stä 12/16 mm:iin

Chihiros Double Tap toimii letkukoon pienentimenä:

• Suurempi liitäntä: 17 mm eli 16/22 mm:n letkulle
• Pienempi liitäntä: 13 mm eli 12/16 mm:n letkulle

Akvaarioletkujen merkinnöissä ensimmäinen luku ilmaisee sisähalkaisijan ja toinen ulkohalkaisijan:

• 16/22 mm:n letku: noin 16 mm sisältä ja 22 mm ulkoa
• 12/16 mm:n letku: noin 12 mm sisältä ja 16 mm ulkoa

Liittimen ansiosta erikokoiset letkut voidaan sisällyttää samaan suodatuskiertoon ilman useista erillisistä supistimista rakennettua kokonaisuutta.

Kaksipuolinen sulkuhana

Double Tap -rakenteessa pikaliittimen kummallakin puolella on oma sulkuventtiili. Molemmat venttiilit suljetaan ennen liittimen avaamista.

Kaksipuolisen sulun etuja ovat:

• Vesi pysyy paremmin molemmissa letkuissa
• Ulkosuodatin voidaan irrottaa ilman koko järjestelmän tyhjentämistä
• Lämmittimen tai diffuusorin huolto helpottuu
• Veden valuminen akvaariokaappiin vähenee
• Letkuston ilmaaminen huollon jälkeen helpottuu
• Laitteiden vaihtaminen onnistuu siistimmin
• Yksittäinen järjestelmän osa voidaan erottaa muusta letkustosta

Venttiilit voidaan käyttää myös veden virtauksen hetkelliseen sulkemiseen. Niitä ei ole ensisijaisesti tarkoitettu ulkosuodattimen jatkuvaan virtaamansäätöön, ellei suodattimen valmistaja salli virtauksen kuristamista kyseisestä kohdasta.

Pikakiinnitys helpottaa huoltoa

Keskellä oleva avattava liitos mahdollistaa letkulinjan nopean katkaisemisen venttiilien sulkemisen jälkeen. Ratkaisu on hyödyllinen etenkin silloin, kun ulkosuodatin tai letkuun asennettu laite tarvitsee irrottaa säännöllisesti.

Pikaliitin helpottaa esimerkiksi:

• Ulkosuodattimen puhdistamista
• Läpivirtauslämmittimen irrottamista
• CO₂-diffuusorin huoltamista
• CO₂-reaktorin puhdistamista
• UV-laitteen vaihtamista tai huoltamista
• Letkujen perusteellista puhdistamista
• Lasisten imu- ja poistoputkien irrottamista
• Suodatusjärjestelmän osien vaihtamista

Liitos avataan vasta sen jälkeen, kun molemmat venttiilit on suljettu.

Ulkosuodattimien letkustoihin

Chihiros Double Tap on suunniteltu akvaarioiden ulkosuodatinletkuihin. Se voidaan asentaa imu- tai paluupuolelle järjestelmän rakenteen ja käyttötarkoituksen mukaan.

Tyypillisiä käyttökohteita ovat:

• Ulkosuodattimen letkukoon muuttaminen
• Suodattimen irrotettava huoltoliitos
• Lasisten lily pipe -putkien liittäminen
• Läpivirtauslämmittimen huoltoliitos
• Ulkoisen CO₂-diffuusorin liittäminen
• CO₂-reaktorin irrotettava liitos
• UV-sterilisaattorin huoltoliitos
• Useasta laitteesta koostuva letkulinja
• Itse rakennettu suodatusjärjestelmä

Liittimen aiheuttama supistus voi vaikuttaa järjestelmän kokonaisvirtaukseen. Merkitys riippuu pumpun tehosta, letkujen pituudesta, korkeuserosta sekä muiden liitinten ja laitteiden virtausvastuksesta.

Sopii Chihiros Heater PRO 12/16 mm -lämmittimelle

Supistava Double Tap on käytännöllinen silloin, kun 16/22 mm:n letkujärjestelmään halutaan yhdistää 12/16 mm:n liitännällä varustettu laite, kuten Chihiros Heater PRO 12/16 mm.

Liitin mahdollistaa:

• Letkukoon hallitun muuttamisen
• Lämmittimen erottamisen letkustosta
• Molempien letkupäiden sulkemisen huollon ajaksi
• Lämmittimen puhdistamisen ilman koko letkuston purkamista
• Siistimmän asennuksen erillisiin supistimiin verrattuna

Läpivirtauslaitteen ympärille voidaan tarvittaessa asentaa kaksi Double Tap -liitintä, jolloin laite voidaan erottaa letkustosta molemmista päistä. Tällöin järjestelmän virtausvastus ja käytettävissä oleva asennustila on huomioitava.

Sopii ulkoisille CO₂-laitteille

Sulkuhana soveltuu myös makean veden kasviakvaarion ulkoisten CO₂-laitteiden asentamiseen.

Yhteensopivia käyttökohteita voivat olla:

• Läpivirtausdiffuusorit
• Ulkoiset CO₂-reaktorit
• Sumuttimet
• Atomisaattorit
• Muut letkulinjaan asennettavat CO₂-laitteet

Pikaliittimen ansiosta diffuusori tai reaktori voidaan irrottaa puhdistettavaksi ilman pitkien letkujen poistamista akvaariosta ja ulkosuodattimesta.

Kestävä ABS-muovirakenne

Liittimen runko on valmistettu korroosiota kestävästä ABS-muovista. Materiaali soveltuu jatkuvaan kosketukseen akvaarioveden kanssa eikä ruostu metallisten liitinten tavoin.

Rakenteen ominaisuuksia ovat:

• Korroosiota kestävä materiaali
• Kevyt mutta tukeva rakenne
• Soveltuvuus jatkuvaan letkuasennukseen
• Helppo käsiteltävyys
• Uudelleenkäytettävyys
• Kompakti koko
• Siisti Chihiros-viimeistely

Liitintä ei jätetä letkujen varaan siten, että letkun paino tai vääntö kuormittaa liitoksia jatkuvasti.

Kumiset O-renkaat

Liittimen sisäiset kumiset O-renkaat tiivistävät avattavan pikaliitoksen. O-renkaiden kunto tarkistetaan aina huollon yhteydessä.

O-renkaiden kunnossapito:

• Poista lika ja hiekanjyvät tiivistepinnoilta
• Tarkista renkaat litistymisen varalta
• Tarkista halkeamat ja kovettuminen
• Pidä tiivisteurat puhtaina
• Vaihda vaurioitunut O-rengas
• Käytä tarvittaessa vain akvaariolaitteille sopivaa silikonirasvaa
• Älä käytä mineraaliöljyä tai yleisrasvaa

Kuiva, väärin asennettu tai vaurioitunut O-rengas voi aiheuttaa vuodon.

Kompakti rakenne akvaariokaappiin

Matalaprofiilinen rakenne sopii akvaariokaappeihin, joissa letkuliitoksille on rajallisesti pystysuuntaista tilaa. Liitin voidaan asentaa sellaiseen kohtaan, jossa venttiileihin ja avausmekanismiin pääsee käsiksi huollon yhteydessä.

Asennuspaikassa huomioidaan:

• Riittävä tila venttiilien käyttämiseen
• Pikaliittimen esteetön avaaminen
• Letkujen loivat kaarteet
• Liitoksen tukeminen
• Vuotojen helppo havaitseminen
• Sähkölaitteiden etäisyys
• Mahdollinen veden valuminen huollon aikana

Liitintä ei piiloteta paikkaan, jossa mahdollinen vuoto jäisi pitkään huomaamatta.

Tärkeimmät ominaisuudet

• Kaksipuolinen sulkuhana ja pikaliitin
• Letkukoon pienennin
• Yhdistää 16/22 mm:n ja 12/16 mm:n letkut
• Suurempi liitäntä 17 mm
• Pienempi liitäntä 13 mm
• Kaksi erikseen suljettavaa venttiiliä
• Mahdollistaa letkulinjan siistin irrottamisen
• Vähentää veden valumista huollon aikana
• Helpottaa ulkosuodattimen puhdistamista
• Sopii läpivirtauslämmittimille
• Sopii ulkoisille CO₂-diffuusoreille
• Sopii CO₂-reaktoreille
• Sopii UV-laitteille
• Sopii lasisille imu- ja poistoputkille
• Kestävä ABS-muovirakenne
• Korroosiota kestävä
• Kumiset O-rengastiivisteet
• Uudelleenkäytettävä
• Kompakti ja tilaa säästävä
• Helppo asentaa ja irrottaa
• Soveltuu makean veden akvaarioihin
• Tuotenumero 610-1222
• EAN 5994460033812

Tekniset tiedot

• Tuote: Chihiros Double Tap 17/13 mm
• Tuotetyyppi: supistava kaksoissulkuhana ja pikaliitin
• Suurempi letkukoko: 16/22 mm
• Pienempi letkukoko: 12/16 mm
• Suuremman liitännän nimelliskoko: 17 mm
• Pienemmän liitännän nimelliskoko: 13 mm
• Sulkuventtiilien määrä: 2
• Avattava pikaliitos: kyllä
• Materiaali: ABS-muovi
• Tiivisteet: kumiset O-renkaat
• Väri: harmaa punaisilla yksityiskohdilla
• Korroosionkestävä: kyllä
• Uudelleenkäytettävä: kyllä
• Käyttökohde: akvaarion ulkosuodatin- ja laiteletkut
• Soveltuva vesityyppi: ensisijaisesti makea vesi
• Tuotenumero: 610-1222
• EAN: 5994460033812

Pakkauksen sisältö

• Yksi Chihiros Double Tap 17/13 mm -sulkuhana
• Integroitu kaksoisventtiili
• Avattava pikaliitos
• Sisäiset O-rengastiivisteet

Letkut, ulkosuodatin, letkukiristimet, lämmitin, CO₂-diffuusori ja muut kuvissa mahdollisesti näkyvät laitteet eivät sisälly toimitukseen.

Asennus

1. Varmista käytettävien letkujen koot ennen letkun katkaisemista.
2. Irrota ulkosuodatin ja letkulinjaan asennetut sähkölaitteet sähköverkosta.
3. Sulje ulkosuodattimen nykyiset venttiilit.
4. Tyhjennä tai paineettomoi avattava letkuosuus.
5. Valitse helppokäyttöinen ja hyvin tuettu asennuskohta.
6. Leikkaa letkut suorassa puhtaalla letkuleikkurilla tai terävällä veitsellä.
7. Työnnä 16/22 mm:n letku kokonaan suurempaan liitäntään.
8. Työnnä 12/16 mm:n letku kokonaan pienempään liitäntään.
9. Varmista letkujen tiukka ja suora asento.
10. Tarkista, että pikaliitos on kokonaan lukittu.
11. Avaa venttiilit hitaasti.
12. Täytä letkusto vedellä ja poista ilma.
13. Käynnistä ulkosuodatin.
14. Tarkista kaikki liitokset vuotojen varalta.
15. Kuivaa liitin ja tarkista uudelleen mahdollisten vesipisaroiden varalta.
16. Tarkista asennus vielä muutaman käyttötunnin jälkeen.

Irrottaminen huoltoa varten

1. Irrota suodatin, lämmitin ja muut letkulinjan sähkölaitteet sähköverkosta.
2. Sulje Chihiros Double Tapin molemmat venttiilit.
3. Aseta liitoksen alle pyyhe tai matala astia.
4. Avaa keskellä oleva pikaliitos.
5. Irrota huollettava laite tai letkuosuus.
6. Tarkista O-renkaiden ja tiivistepintojen kunto.
7. Puhdista liitin tarvittaessa.
8. Yhdistä pikaliitos takaisin.
9. Varmista lukituksen sulkeutuminen.
10. Avaa venttiilit hitaasti.
11. Poista järjestelmään jäänyt ilma.
12. Tarkista liitos vuotojen varalta.
13. Käynnistä sähkölaitteet vasta, kun vedenvirtaus on palautunut.

Huolto ja turvallisuus

• Tarkista liitokset säännöllisesti vuotojen varalta.
• Tarkista O-renkaat jokaisen perusteellisen huollon yhteydessä.
• Poista tiivistepinnoilta hiekka ja lika.
• Vaihda kovettuneet tai vaurioituneet tiivisteet.
• Käytä vain akvaariokäyttöön sopivaa silikonirasvaa.
• Älä käytä öljyä tai mineraalipohjaista rasvaa.
• Älä avaa pikaliitosta venttiilien ollessa avoinna.
• Irrota sähköiset läpivirtauslaitteet sähköverkosta ennen vedenvirtauksen sulkemista.
• Älä käytä liitintä letkuston kantavana tukirakenteena.
• Tue pitkät ja raskaat letkut erikseen.
• Älä väännä liitintä letkujen avulla.
• Tarkista vanhojen letkujen joustavuus ja tiiviys.
• Vaihda kovettuneet tai halkeilleet letkut.
• Tee aina vuototarkastus uudelleenasennuksen jälkeen.
