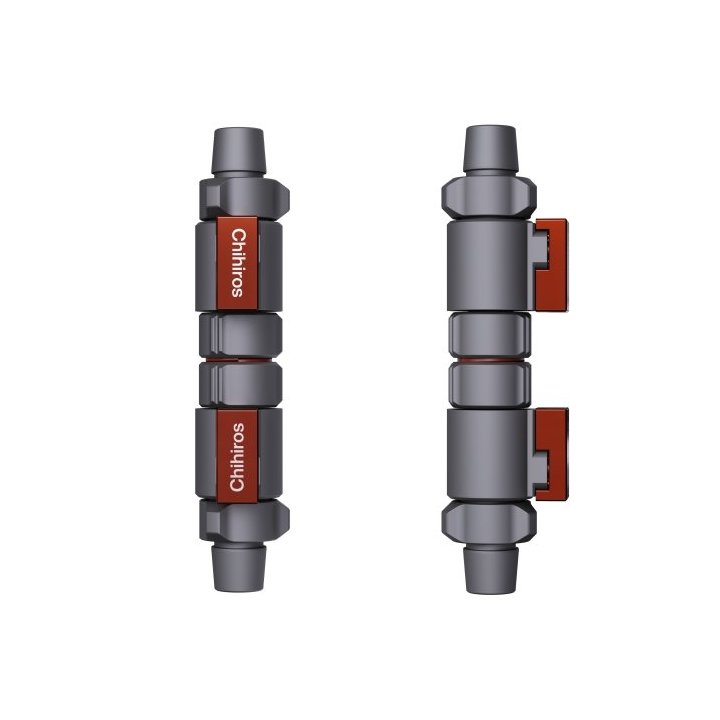

Chihiros Double Tap, 17 mm (16/22 mm), sulkuhana

Chihiros Double Tap 17 mm on ulkosuodattimen 16/22 mm:n letkujärjestelmään asennettava kaksiventtiilinen pikaliitin. Sulkuhanan avulla letkulinja voidaan sulkea liittimen molemmilta puolilta ja irrottaa keskeltä ilman, että akvaarion tai ulkosuodattimen vesi pääsee vapaasti valumaan.

Double Tap tekee ulkosuodattimen ja letkuun asennettavien lisälaitteiden huollosta huomattavasti siistimpää. Venttiilit suljetaan, keskiliitos avataan ja haluttu laite voidaan siirtää pesupaikalle muiden letkujen jäädessä paikoilleen.

Tämä 17 mm:n versio on tarkoitettu letkulle, jonka sisähalkaisija on noin 16 mm ja ulkohalkaisija noin 22 mm. Tuote ei ole pienentävä sovitin, vaan molemmat päät ovat samaa 16/22 mm:n kokoa.

Kaksi erillistä sulkuventtiiliä

Double Tapissa on venttiili liittimen kummallakin puolella. Molemmat letkuosuudet voidaan sulkea ennen pikaliitoksen avaamista.

Kaksipuolinen sulku auttaa estämään:

• Veden valumista akvaariosta
• Ulkosuodattimen tyhjentymistä
• Letkuissa olevan veden päätymistä lattialle
• Veden takaisinvirtausta huollon aikana
• Letkujen tarpeetonta irrottamista laitteiden liitännöistä
• Ilman päätymistä koko letkujärjestelmään
• Kalusteen kastumista huoltotoimenpiteissä

Venttiilit voidaan avata ja sulkea toisistaan riippumatta. Tämä tekee liittimestä käyttökelpoisen myös vedenvaihdossa ja tilanteissa, joissa vain toinen letkuosuus halutaan avata.

Nopea ja siisti pikaliitos

Kun molemmat venttiilit on suljettu, Double Tap voidaan irrottaa keskeltä. Letkuja ei tarvitse vetää pois ulkosuodattimen, lämmittimen tai muun laitteen liitännöistä jokaisen huollon yhteydessä.

Pikaliitos helpottaa esimerkiksi:

• Ulkosuodattimen irrottamista
• Suodatinkorien puhdistamista
• Roottorin huoltamista
• Läpivirtauslämmittimen irrottamista
• Ulkoisen CO₂-reaktorin puhdistamista
• Inline-diffuusorin vaihtamista
• UV-laitteen huoltamista
• Letkujen ja lasisten putkien puhdistamista
• Letkulinjan yksittäisen laitteen vaihtamista

Liittimen tarkoitus on vähentää veden valumista, mutta liitoksen sisälle jää aina pieni määrä vettä. Liittimen alle kannattaa asettaa pyyhe tai matala astia ennen avaamista.

Tarkoitettu 16/22 mm:n letkulle

Chihiros Double Tap 17 mm sopii akvaarioletkulle, jonka nimelliskoko on 16/22 mm:

• Letkun sisähalkaisija: noin 16 mm
• Letkun ulkohalkaisija: noin 22 mm
• Liittimen nimelliskoko: 17 mm
• Molemmat letkuliitännät: sama koko
• Rakenteen korkeus: noin 151–158 mm tuotantoversiosta riippuen
• Leveys: noin 33 mm

Ennen tilaamista tarkistetaan letkun kokomerkintä itse letkusta, ulkosuodattimen käyttöohjeesta tai laitteen alkuperäisistä teknisistä tiedoista.

Liitintä ei pidä valita ainoastaan letkun silmämääräisen paksuuden perusteella. Esimerkiksi 12/16 mm:n ja 16/22 mm:n akvaarioletkut tarvitsevat erikokoiset liittimet.

Ulkosuodattimen huoltoon

Double Tap voidaan asentaa ulkosuodattimen tulo- tai paluuletkuun. Kun sulkuhanat asennetaan suodattimen molempiin letkuihin, kanisteri voidaan irrottaa huoltoa varten ilman letkujen poistamista akvaariosta.

Käytännöllinen asennustapa on:

• Yksi Double Tap suodattimen imuletkuun
• Yksi Double Tap suodattimen paluuletkuun
• Liittimet helposti saavutettavaan kohtaan kaapin sisälle
• Riittävästi letkua liittimien molemmille puolille
• Liitinten alle pieni tila mahdollisia vesipisaroita varten

Sulkuhana ei korvaa ulkosuodattimen omia venttiileitä, jos ne kuuluvat laitteen turvalliseen käyttöön. Double Tap toimii lisäliittimenä ja helpottaa järjestelmän osien irrottamista.

Läpivirtauslämmittimen irrottamiseen

Chihiros Double Tap sopii hyvin 16/22 mm:n läpivirtauslämmittimen molemmille puolille. Kahden pikaliittimen avulla lämmitin voidaan irrottaa huoltoa tai vaihtamista varten muun letkulinjan jäädessä paikoilleen.

Läpivirtauslämmittimen yhteydessä tarvitaan tavallisesti:

• Yksi Double Tap ennen lämmitintä
• Yksi Double Tap lämmittimen jälkeen
• Riittävä suora letkuosuus jokaisen liittimen ympärille
• Esteetön pääsy venttiileihin
• Huolellisesti tuettu letkulinja

Ennen lämmittimen irrottamista sekä lämmitin että ulkosuodatin irrotetaan sähköverkosta. Venttiilit suljetaan vasta laitteiden pysäyttämisen jälkeen.

CO₂-laitteille ja muille letkuun asennettaville komponenteille

Double Tap voidaan asentaa myös ulkoisen CO₂-reaktorin, inline-diffuusorin, UV-laitteen tai muun letkuun yhdistetyn komponentin yhteyteen.

Pikaliitin helpottaa laitteen:

• Irrottamista puhdistettavaksi
• Vaihtamista uuteen
• Ohittamista väliaikaisesti
• Tarkistamista vuotojen varalta
• Siirtämistä järjestelmästä toiseen
• Säilyttämistä huollon aikana

Letkuun asennettavan laitteen tulee olla tarkoitettu käytettävälle vedenpaineelle ja 16/22 mm:n letkujärjestelmälle.

Kumiset O-rengastiivisteet

Pikaliitoksen sisällä olevat kumiset O-renkaat tiivistävät avattavan keskiliitoksen. Tasaiset ja ehjät O-renkaat ovat olennaisia vuodottomalle toiminnalle.

O-renkaat tarkistetaan säännöllisesti seuraavien varalta:

• Halkeamat
• Litistyminen
• Kovettuminen
• Venymät
• Lika ja hiekanjyvät
• Virheellinen asento
• Kuivuminen
• Muut näkyvät vauriot

Tiivisteet voidaan tarvittaessa käsitellä erittäin ohuesti akvaariokäyttöön sopivalla silikonirasvalla. Öljypohjaisia voiteluaineita, vaseliinia tai kotitalousrasvoja ei käytetä.

Kestävä ABS-rakenne

Double Tap on valmistettu korroosionkestävästä ABS-muovista. Materiaali soveltuu akvaarion letkujärjestelmiin ja kestää oikein käytettynä toistuvaa avaamista, sulkemista ja irrottamista.

Liitintä ei kuitenkaan saa:

• Vääntää sivusuunnassa
• Käyttää letkujen kannattimena
• Kiristää työkaluilla tarpeettoman voimakkaasti
• Altistaa jäätymiselle
• Asentaa jatkuvasti voimakkaaseen vetoon
• Tukea pelkästään jäykän lasiputken varaan

Letkujärjestelmä tuetaan niin, etteivät letkujen paino ja liike kohdistu kokonaan pikaliittimeen.

Pienentää huollossa syntyvää vesihukkaa

Tavallista letkua irrotettaessa letkulinjaan jäänyt vesi valuu helposti ulos. Double Tap sulkee molemmat letkuosuudet ennen irrottamista, minkä ansiosta huollossa menetetään vain keskiliitoksen sisälle jäävä pieni vesimäärä.

Tämä tekee huollosta:

• Nopeampaa
• Siistimpää
• Vähemmän lattiaa ja kalustetta kastelevaa
• Helpommin hallittavaa ahtaassa akvaariokaapissa
• Turvallisempaa sähkötekniikan läheisyydessä
• Käytännöllisempää suurissa letkujärjestelmissä

Vaikutus vedenvirtaukseen

Jokainen letkulinjaan asennettava venttiili ja liitin lisää jonkin verran virtausvastusta. Double Tap kannattaa asentaa suoralle letkuosuudelle ja pitää täysin avoinna normaalin käytön aikana.

Vedenvirtausta voivat heikentää:

• Osittain suljetut venttiilit
• Liittimeen kertynyt biofilmi
• Letkun jyrkkä mutka liittimen vieressä
• Litistynyt letku
• Letkuun jäänyt ilma
• Väärä letkukoko
• Liian monta peräkkäistä liitintä
• Likaantunut ulkosuodatin

Suodattimen virtaus tarkistetaan asennuksen jälkeen. Selvästi heikentynyt virtaus edellyttää letkulinjan ja liitinten tarkistamista.

Tärkeimmät ominaisuudet

• Kaksipuolinen sulkuhana ja pikaliitin
• Tarkoitettu ulkosuodattimen letkuille
• Sopii 16/22 mm:n akvaarioletkulle
• Liittimen nimelliskoko 17 mm
• Kaksi erillisesti suljettavaa venttiiliä
• Mahdollistaa letkun katkaisemisen molemmilta puolilta
• Estää veden runsaan valumisen irrotettaessa
• Auttaa ehkäisemään takaisinvirtausta
• Helpottaa ulkosuodattimen huoltoa
• Sopii läpivirtauslämmittimen yhteyteen
• Sopii ulkoisille CO₂-laitteille
• Sopii UV-laitteiden ja muiden inline-komponenttien yhteyteen
• Kestävä ABS-muovirakenne
• Kumiset O-rengastiivisteet
• Korroosionkestävä
• Uudelleenkäytettävä
• Helppo asentaa ja irrottaa
• Suhteellisen kompakti rakenne
• EAN 4043366500711

Tekniset tiedot

• Tuote: Chihiros Double Tap
• Tuotetyyppi: kaksipuolinen sulkuhana ja pikaliitin
• Nimelliskoko: 17 mm
• Letkukoko: 16/22 mm
• Letkun sisähalkaisija: noin 16 mm
• Letkun ulkohalkaisija: noin 22 mm
• Venttiilejä: 2
• Materiaali: ABS-muovi
• Tiivistys: kumiset O-renkaat
• Arvioitu pituus: noin 151–158 mm
• Arvioitu leveys: noin 33 mm
• EAN: 4043366500711

Pakkauksen sisältö

• Yksi Chihiros Double Tap 17 mm -sulkuhana
• Kaksi integroitua sulkuventtiiliä
• Avattava keskimmäinen pikaliitos
• Letkuliitäntöjen lukitusosat
• Kumiset O-rengastiivisteet

Ulkosuodatin, 16/22 mm:n letku, letkuleikkuri ja muut suodatusjärjestelmän osat hankitaan erikseen.

Asennus

1. Irrota ulkosuodatin ja muut letkulinjan sähkölaitteet sähköverkosta.
2. Sulje ulkosuodattimen omat venttiilit.
3. Valitse letkusta suora ja helposti saavutettava asennuskohta.
4. Suojaa lattia ja akvaariokaluste mahdolliselta vedeltä.
5. Katkaise 16/22 mm:n letku suorakulmaisesti terävällä letkuleikkurilla.
6. Tarkista, ettei letkunpäissä ole halkeamia tai purseita.
7. Avaa Double Tapin letkuliitäntöjen lukitusosat.
8. Työnnä letkunpäät kokonaan liitäntöihin.
9. Kiristä letkuliitännät käsin tasaisesti.
10. Älä käytä pihtejä tai muuta voimakasta työkalua.
11. Varmista, ettei letku jää mutkalle liittimen läheisyydessä.
12. Tarkista keskiliitoksen O-renkaiden oikea asento.
13. Yhdistä pikaliitoksen puoliskot.
14. Lukitse keskiliitos huolellisesti.
15. Avaa Double Tapin venttiilit.
16. Avaa ulkosuodattimen omat venttiilit.
17. Käynnistä ulkosuodatin.
18. Poista letkulinjaan jäänyt ilma.
19. Tarkista kaikki liitokset vuotojen varalta.
20. Kuivaa liittimen ulkopinta ja tarkista se uudelleen muutaman tunnin kuluttua.

Irrottaminen huoltoa varten

1. Irrota ulkosuodatin, lämmitin ja muut letkulinjan laitteet sähköverkosta.
2. Sulje Double Tapin molemmat venttiilit.
3. Aseta pyyhe tai matala astia liittimen alle.
4. Avaa keskimmäinen pikaliitos.
5. Anna liittimen sisään jääneen pienen vesimäärän valua astiaan.
6. Irrota huollettava laite tai letkuosuus.
7. Tarkista O-renkaat ennen uudelleenkytkentää.
8. Puhdista tiivistepinnat liasta ja hiekanjyvistä.
9. Yhdistä pikaliitos uudelleen.
10. Lukitse keskiliitos.
11. Avaa venttiilit hitaasti.
12. Tarkista liitos vuotojen varalta.
13. Käynnistä ensin ulkosuodatin.
14. Kytke läpivirtauslämmitin vasta jatkuvan vedenvirtauksen varmistamisen jälkeen.

Puhdistus ja huolto

1. Irrota liitin turvallisesti letkulinjasta.
2. Huuhtele vesikanavat haalealla vedellä.
3. Poista biofilmi pehmeällä letkuharjalla.
4. Älä naarmuta tiivistepintoja.
5. Irrota O-renkaat varovasti tarvittaessa.
6. Puhdista O-renkaiden urat.
7. Tarkista tiivisteet halkeamien ja kovettumisen varalta.
8. Vaihda vaurioitunut tiiviste ennen käyttöä.
9. Lisää tarvittaessa erittäin ohut kerros akvaariokäyttöön sopivaa silikonirasvaa.
10. Kokoa liitin huolellisesti.
11. Testaa venttiilien vapaa liike.
12. Tarkista liitoksen tiiviys käyttöönoton jälkeen.

Turvallisuus

• Käytä vain ehjää ja oikeankokoista 16/22 mm:n letkua.
• Tarkista O-renkaat ennen jokaista uudelleenkytkentää.
• Älä avaa keskiliitosta venttiilien ollessa auki.
• Irrota sähkölaitteet sähköverkosta ennen letkulinjan avaamista.
• Älä asenna liitintä jatkuvaan mekaaniseen jännitykseen.
• Älä ylikiristä muovisia liitososia.
• Tarkista liitin säännöllisesti vuotojen varalta.
• Vaihda vanhentuneet, kovettuneet tai vaurioituneet osat.
• Tee sähköjohtojen yhteyteen tippalenkit.
• Noudata ulkosuodattimen ja muiden letkulinjan laitteiden käyttöohjeita.
