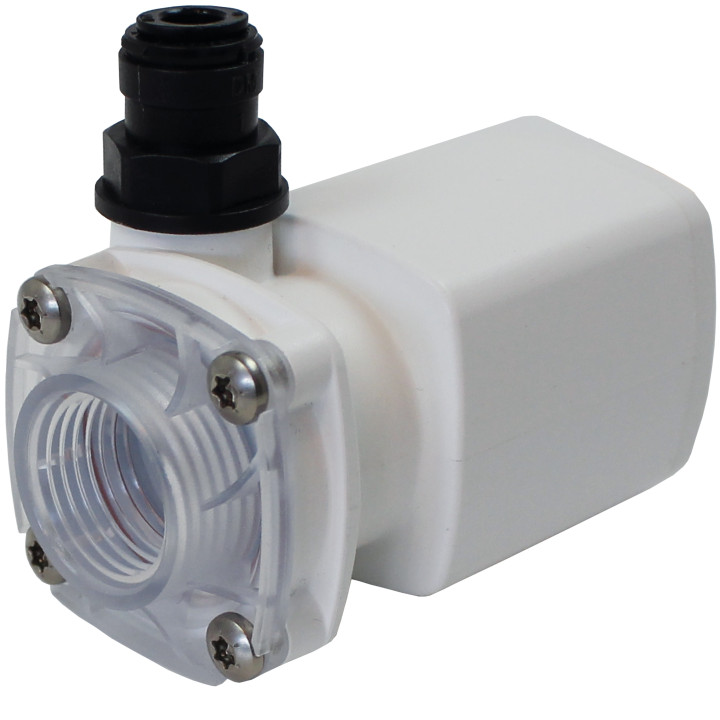

Tunze Turbelle® High Jet 5000

Tunze Turbelle High Jet 5000 on uuden sukupolven korkean nostokorkeuden annostelupumppu automaattisiin korvausvesijärjestelmiin. Se on suunniteltu suoraan korvaavaksi ja suorituskykyä parantavaksi pumpuksi Tunze Osmolator 3155- ja Osmolator nano 3152 -järjestelmiin.

Haihtuminen laskee akvaarion vedenpintaa jatkuvasti. Merivesiakvaariossa haihtuminen nostaa samalla suolapitoisuutta, koska vesi haihtuu mutta suola jää järjestelmään. Automaattinen korvausvesijärjestelmä palauttaa haihtuneen veden hallitusti ja auttaa ylläpitämään vakaata vedenpintaa sekä suolapitoisuutta.

Turbelle High Jet 5000 siirtää korvausveden säiliöstä akvaarioon tai tekniikka-altaaseen Osmolator-järjestelmän ohjaamana. Korkea paine ja suuri nostokorkeus tekevät pumpusta erityisen hyödyllisen silloin, kun korvausvesisäiliö sijaitsee akvaariota alempana tai letkureitti on tavallista pidempi.

Suuri nostokorkeus kompaktissa koossa

Pumpun suurin nostokorkeus on noin 6,2 metriä. Korkea nostokyky antaa vapautta korvausvesisäiliön sijoittamiseen ja mahdollistaa veden siirtämisen pitkän tai korkealle nousevan letkureitin kautta.

Virtaus pienenee nostokorkeuden kasvaessa:

• 1,0 metrin nostokorkeudella noin 120 l/h
• 1,5 metrin nostokorkeudella noin 100 l/h
• 2,0 metrin nostokorkeudella noin 83 l/h
• Suurin nostokorkeus noin 6,2 m

Virtausarvot on ilmoitettu mukana toimitettavalla 6 mm:n letkulla ja 12 V:n käyttöjännitteellä. Todelliseen virtaamaan vaikuttavat lisäksi letkun pituus, mutkat, liitokset ja mahdolliset epäpuhtaudet.

Korvausvesijärjestelmässä erittäin suuri tuntivirtaus ei ole tärkein ominaisuus. Olennaisempaa on, että pumppu pystyy nostamaan veden luotettavasti tarvittavalle korkeudelle ja toimittamaan sen hallitusti akvaarioon.

Yhteensopiva Tunze Osmolator -järjestelmien kanssa

Turbelle High Jet 5000 on suunniteltu suoraan seuraaviin järjestelmiin:

• Tunze Osmolator 3155
• Tunze Osmolator nano 3152

Pumppu toimii käytännöllisenä 1:1-päivityksenä alkuperäisen pumpun tilalle. Ennen asentamista tulee tarkistaa käytettävän Osmolator-mallin liitännät ja asentaa pumppu mukana toimitetun käyttöohjeen mukaisesti.

Turbelle High Jet 5000 on pumppu ja varaosa, ei itsenäinen pinnantasausjärjestelmä. Automaattinen käyttö edellyttää yhteensopivaa Osmolator-ohjainta ja vedenpinnan tunnistusta.

Käyttö vedessä tai kuivana

Pumppu voidaan asentaa korvausvesisäiliön sisälle tai sen ulkopuolelle. Märkäasennuksessa pumppu sijoitetaan säiliöön kokonaan veden alle. Kuiva-asennuksessa pumppu sijoitetaan säiliön ulkopuolelle siten, että imupuolen vedensaanti säilyy luotettavana.

Kuiva-asennuksessa kaikki liitokset on tehtävä erityisen huolellisesti. Imupuolelle pääsevä ilma voi heikentää veden siirtymistä ja estää pumpun normaalin toiminnan. Pumppua ei tule sijoittaa paikkaan, jossa mahdollinen liitosvuoto voi aiheuttaa vesivahingon.

Pumpussa on ½ tuuman kierre imupuolella ja ¼ tuuman kierre painepuolella. Standardoidut liitännät helpottavat pumpun sovittamista erilaisiin asennuksiin.

Hiljainen BEMF BLDC -moottori

Pumpussa käytetään modernia BEMF BLDC -moottoritekniikkaa ja aitoa kolmivaiheista siniaalto-ohjausta. Rakenteen tavoitteena on tasainen ja hiljainen käynti ilman perinteisille moottoreille tyypillistä nykivää käynnistymistä.

Hydrodynaaminen laakerointi ja kulutusta kestävät materiaalit tukevat pitkää käyttöikää. Kompakti pumppu sopii tämän ansiosta jatkuvaan automaattiseen käyttöön myös asuintiloissa sijaitsevissa akvaarioissa.

Monipuoliset turvatoiminnot

Turbelle High Jet 5000 sisältää suojauksen väärää napaisuutta, kuivakäyntiä ja tukkeutumista vastaan. Turvatoiminnot suojaavat pumppua poikkeavissa käyttötilanteissa ja parantavat automaattisen korvausvesijärjestelmän toimintavarmuutta.

Moottori on kapseloitu korroosiolta suojaamiseksi. Pumpun polykarbonaattirunko kestää iskuja ja akvaariokäytön vaativia olosuhteita.

Suojaustoiminnot eivät kuitenkaan korvaa säännöllistä tarkastamista. Korvausvesisäiliön vedenpinta, letkun kunto, pumpun imualue ja veden ulostulo tulee tarkistaa määräajoin.

Vaativaan akvaariokäyttöön suunniteltu kaapeli

Pumpun kaapeli kestää merivettä, hankausta ja mekaanista rasitusta. Se ei kovetu vedessä samalla tavalla kuin tavalliset PVC-kaapelit.

Kaapelissa on erottuva välikerros, joka auttaa havaitsemaan pintavaurion ennen johtimien paljastumista. Vaurioitunutta kaapelia tai pumppua ei saa käyttää.

Letku ja liitin sisältyvät pakkaukseen

Pumpun mukana toimitetaan kolmen metrin pituinen ja ulkohalkaisijaltaan 6 mm:n PU-letku. Letku kestää hydrolyysiä ja mikrobikasvustoa sekä säilyy joustavana. Rakenne vähentää letkun taittumisen riskiä asennuksen aikana.

Mukana toimitettava korroosionkestävä pikaliitin tarjoaa siistin ja tukevan liitoksen pumpun painepuolelle. Letku työnnetään liittimeen suorassa niin pitkälle, että se lukittuu varmasti paikalleen.

Letku tulee asentaa ilman jyrkkiä mutkia ja puristuksiin jääviä kohtia. Ulostulopää kiinnitetään tukevasti vedenpinnan yläpuolelle siten, ettei se voi pudota akvaarioon tai aiheuttaa takaisinimeytymistä.

Takaisinimeytymisen ehkäiseminen

Korvausvesiletkun ulostulopää tulee asentaa korvausvesisäiliön korkeimman vedenpinnan yläpuolelle. Jos letkun pää jää liian alas, järjestelmään voi muodostua lappo, joka jatkaa veden siirtämistä pumpun pysähtymisen jälkeen.

Letkun ulostulopäätä ei tule upottaa akvaario- tai tekniikka-altaan veteen. Oikea sijoitus ehkäisee akvaarioveden takaisin virtaamista korvausvesisäiliöön ja vähentää tahattoman ylitäytön riskiä.

Tärkeimmät ominaisuudet

• Korvauspumppu Tunze Osmolator -järjestelmiin
• Yhteensopiva Osmolator 3155:n kanssa
• Yhteensopiva Osmolator nano 3152:n kanssa
• Suuri, enintään 6,2 metrin nostokorkeus
• Kompakti keskipakopumppu
• Hiljainen BEMF BLDC -moottori
• Aito kolmivaiheinen siniaalto-ohjaus
• Hydrodynaaminen ja kulutusta kestävä laakerointi
• Voidaan käyttää vedessä tai kuivana
• Turvallinen 12 V DC -käyttöjännite
• Suojaus kuivakäyntiä vastaan
• Suojaus tukkeutumista vastaan
• Suojaus väärää napaisuutta vastaan
• Korroosiolta suojattu kapseloitu moottori
• Iskunkestävä polykarbonaattirunko
• Merivettä ja kulumista kestävä kaapeli
• Mukana 3 metrin PU-letku
• Mukana korroosionkestävä pikaliitin
• Standardoidut imu- ja paineliitännät
• Viiden vuoden valmistajan takuu
• Tuotenumero 5000.021

Tekniset tiedot

• Tuotenumero: 5000.021
• Käyttöjännite: 12 V DC
• Suurin nostokorkeus: 6,2 m
• Virtaus 1,0 metrin nostokorkeudella: noin 120 l/h
• Virtaus 1,5 metrin nostokorkeudella: noin 100 l/h
• Virtaus 2,0 metrin nostokorkeudella: noin 83 l/h
• Mitat: 78 × 41 × 41 mm
• Imupuolen liitäntä: ½ tuuman kierre
• Painepuolen liitäntä: ¼ tuuman kierre
• Mukana toimitettava letku: 3 m, ulkohalkaisija 6 mm
• Letkun materiaali: PU
• Käyttötapa: vedessä tai kuivana
• Yhteensopivuus: Osmolator 3155 ja Osmolator nano 3152

Pakkauksen sisältö

• Tunze Turbelle High Jet 5000 -pumppu
• Korroosionkestävä ¼ tuuman BSP–6 mm pikaliitin
• Kolmen metrin 6 mm:n PU-letku
• Käyttöohje

Osmolator-ohjain, vedenpinnan anturit ja korvausvesisäiliö eivät sisälly pumppupakkaukseen.

Asennus ja käyttöönotto

1. Irrota Osmolator-järjestelmä sähköverkosta.
2. Poista vanha pumppu ja tarkista samalla letkun sekä liitäntöjen kunto.
3. Valitse märkä- tai kuiva-asennus.
4. Märkäasennuksessa sijoita pumppu korvausvesisäiliön pohjalle siten, ettei imuaukko tukkeudu.
5. Kuiva-asennuksessa varmista pumpun esteetön vedensaanti ja kaikkien imupuolen liitosten tiiviys.
6. Kierrä pikaliitin huolellisesti pumpun painepuolelle.
7. Leikkaa PU-letkun pää suoraksi.
8. Työnnä letku kokonaan pikaliittimeen.
9. Reititä letku ilman jyrkkiä mutkia tai puristuksia.
10. Kiinnitä letkun pää tukevasti akvaarion tai tekniikka-altaan yläpuolelle.
11. Varmista, että letkun pää on korvausvesisäiliön korkeimman vedenpinnan yläpuolella.
12. Älä upota letkun ulostulopäätä akvaarioveteen.
13. Liitä pumppu yhteensopivaan Osmolator-järjestelmään.
14. Testaa veden siirtyminen ja mahdollinen takaisinimeytyminen valvotusti.
15. Tarkista liitokset, letkun kiinnitys ja korvausvesijärjestelmän turvatoiminnot.
